HS吊架弹簧减振器安裝说明

HS吊架弹簧减振器安裝说明

一．产品结构

产品概述

HS系列产品是采用钢弹簧和阻尼材料组成的隔振降噪元件，可广泛应用于各种风机、风机箱、风机盘管、管道、动力设备的吊装隔振降噪，也可用于精密仪器表的吊装降噪，起到隔振、降噪、缓冲作用，能很好的消除振动和固体传递；安装简便，节约工料、工时； 载荷范围 3-900Kg；固有频率2.1Hz-5.4Hz； HS-0吊架弹簧减振器为风机盘管专用吊式减振器进行设计制作；

产品结构及安装方式

HS型系列减振器由以下部件构成：设备安装螺栓(或吊环)，阻尼橡胶垫，壳体，弹簧，弹簧压板；

二．安装说明

　　安装前，请确认减震器的型号和规格是否正确。

　　所需工具：公制口径 14mm(M18)、 17mm(M10)、19mm(M12)开口扳手。

安装步骤：

1.安装减振器膨胀螺栓；

2.






将弹簧减震器装到预留安装 位置的螺栓上面，并将螺栓锁紧。

3.






将吊式弹簧减震器与设备连接的通长螺栓装上。

4.

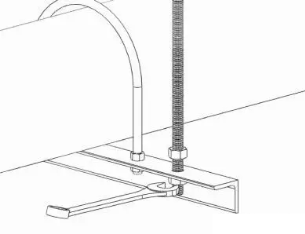

使用上下两颗螺帽安装与设 备连接的固定处，以便调整，此时上部螺帽不需要锁紧。

5.






使用开口扳手调整下部螺帽 来调整设备水平及弹簧压缩量。

6.






调整完成后将上下两颗螺帽 相对锁紧，即可完ZTY 吊式弹簧减震器的安装调整。

安装后请检查弹簧下压量，如弹簧压到底，则表示荷重不足，没有减震效果。应该更换较大荷重的弹簧减震器型号，
